YAJX消弧消谐柜

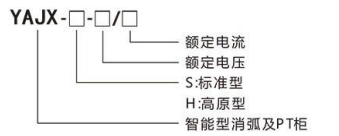

型号说明：
技术参数：
额定电压：3、6、10、20、35 kV
额定电流：10 A、31.5 A、50 A、63 A、80 A、100 A
额定频率：50（60）HZ
通讯接口：RS 4 8 5
产品概述：消弧消谐及 PT 柜（以下简称消弧柜）适用于 3~35 kV 三相非直接接地电力系统中，用来对各类过电压进行限制，消除弧光提高电网运行的安全性和供电可靠性。
适用范围:
消弧消谐及 PT 柜适用于 3~3 5 kV 中压电力系统；
消弧消谐及 PT 柜适用于中性点不接地或者中性点不直接接地系统；
消弧消谐及 PT 柜适用于适用于电缆为主电网系统、电网与架空线路混合电网系统以及架空线路为主电网系统。
装置功能：
1：消弧柜消弧功能：当系统发生单相弧光接地故障时，消弧柜能在 3 0 毫秒内投入故障相
真空接触器，使故障相电压降到零，故障点的电弧随即熄灭，消弧柜发出动作报警信号。若为架空线路，可设定经 4~5 秒真空接触器自动分开。如果是瞬时型故障，则系统恢复正常运行；若是永久性故障，真空接触器再次合闸后将不在自动分开，起到永久限制电压的作用 ，4~5 秒真空接触器自动分开功能在订货时候需特别说明。
2：高压限流熔断器功能：由于各种原因出现消弧柜动作后配电线路又出现其他相接地，发生两相接地短路，此时高压限流熔断器在 1~2 毫秒内将消弧的接地点切除，防止发生两相短路，不会影响系统正常运行。
3：金属接地和 PT 断线报警功能：当系统发生单相金属接地时，消弧柜发出金属性接地信号，并显示故障相别。
4：过电压保护功能：当系统发生内部过电压和大气过电压，由于消弧柜内的过电压保护器将电压限制到设备绝缘允许的水平。当系统发生单相弧光接地故障时，消弧柜动作后可将非故障相的弧光接地过电压限制到线电压的水平。
5：互感器柜功能：消弧柜中的电压互感器，可以向其他指示仪表和继电保护装置等提供二次电压信号。
6：数据传输功能：消弧柜控制器配有 RS 4 8 5 通讯接口，可以通过总线实现数据传输。
7：故障追忆功能：消弧柜可以记录 2 0 次故障发生的时间、装置动作状态和相关事故参数。

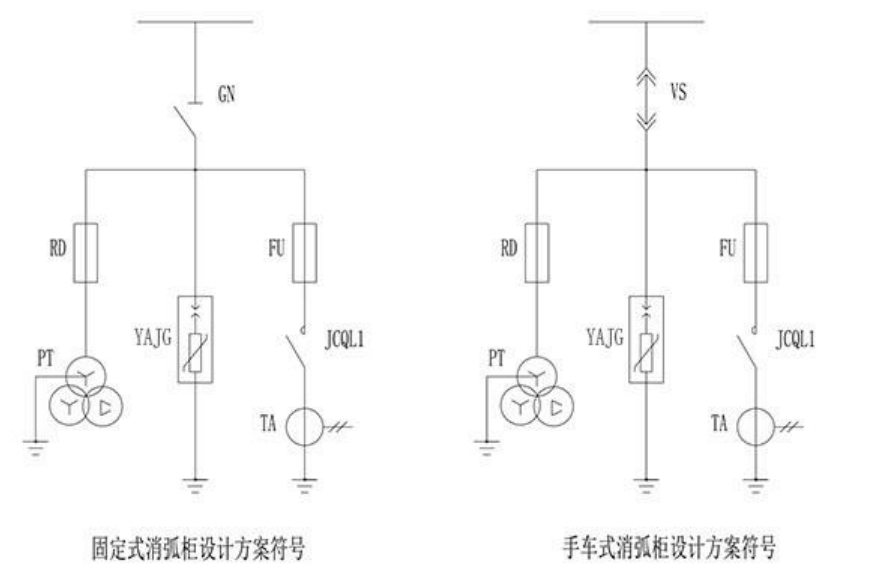

主要部件及功能：

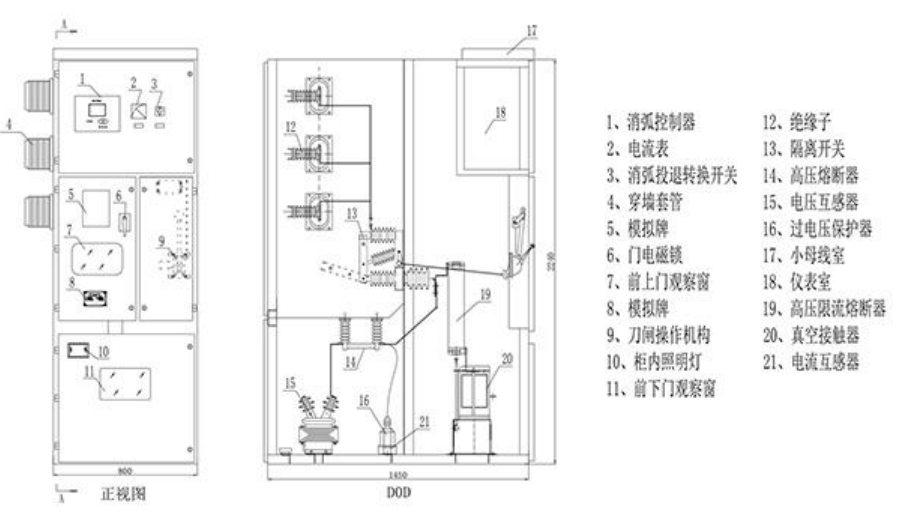

消弧柜为固定式开关柜，外形尺寸可以根据客户要求进行加工，消弧柜装置结构如产品结构图所示，对 3 kV、6 kV、10 kV 的柜体，考虑到安全距离及检修方便，柜宽一般不小于 800mm，对于 20 kV 柜宽一般不小于 1200mm，对于 35kV 柜宽一般不小于 1800mm，柜深和柜高一般可以与并柜图的要求尺寸保持一致。
1：电压互感器（PT）
电压互感器为微机控制器提供被保护系统的二次电压和开口电压信号。
2：微机控制器 （YAJX）根据电压互感器提供的电压信号，判断故障类别（PT 断线、金属接地、弧光接地）和相别 ，向控制室或上位机发出故障信号。当发生弧光接地时快速型可在 2 6ms 以内向故障相真空接触器发出动作指令。
3：交流真空接触器 （JCQ L 1）
接触器在接到微机控制器的动作命令后立即完成合闸动作，使弧光接地故障快速转化为金属性接地。
4：三相组合式过电压保护器（YAJG）
过电压保护器将相对地和相与相之间的各种过电压限制在设备绝缘允许的范围内。
5：高压隔离开关（G N）
高压隔离开关用来控制消弧柜的投运和退出，在消弧柜需要检修或调试时，与系统隔离并形成明显的断开点。
6：高压限流熔断器（FU）
当消弧柜动作后，由于各种原因出现消弧柜动作后配电线路又出现其他相接地，发生两相接地短路，此时高压限流熔断器在 1~2 毫秒内将消弧的接地点切除，避免两相短路的后果。
7：电流互感器和电流表（LH & PA）在消弧柜动作后，通过电流表可以准确的读出接地时的系统单相接地电容电流。
产品特点：
1：装置动作速度快，快速型可在 30ms 内动作，大大缩短单相弧光接地电弧的持续时间。
2：装置动作后可以立即熄灭弧光，并能有效的限制弧光接地过电压。
3：装置动作后，允许电容电流连续通过至少 2 小时以上，用户可以在完成转移负荷的刀闸操作后，再处理故障线路。
4：装置的保护功能不受电网规模和运行方式的影响。
5：装置利用电弧熄灭前后故障线路零序电流图变量最大的特点进行选线，可大大提高选线准确率。
6：装置发生弧光后，装置动作将故障相对地电容短接，改变系统参数，可以在一定程度上破坏谐振产生的条件。
使用条件：
环境温度：-40℃~70℃；
大气压力：80~110KPa；
空气相对湿度：＜90%（25℃）、＜50%（40℃）；
海拔高度：≤2000m，高原型可以达到 4000m；
安装地点应具有防御风、雨、沙尘设施。
包装及运输：
包装：一般采用木箱包装，四周密封。
运输：一般采用汽运，不宜在三级以下公路长距离运输，必要时可才散运输，重要配件处理后运输；
储存：长期储存时，应储存在干燥通风的仓库内，不宜在室外储存。
