YAJ-RX二次微机消谐装置

一、产品概述

1.  概述该产品将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。通过对PT电压的采集，对电网谐振时的各种频率成份能快速分析，准确的辨别出：接地故障、过压故障和谐振故障。如果是电网谐振，微机控制器发出指令使消谐电路投入，实现快速消谐。本装置对各种高频、低频和工频谐振均准确判断，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录发生的故障以及故障发生的时间。本装置可广泛应用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

2. 功能及特点

• 模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
• 实时监控系统状态，对出现的异常运行状态（接地故障、过压故障和电网谐振）做出准确判断，并作出及时动作；
• 工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；
• 故障追忆功能，显示最近20次历史故障记录；
• 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；
• 双硬件看门狗电路确保软件运行的可靠性；
• 中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3.信号灯及按键说明：

• 运行： 正常运行指示灯，闪烁频率1Hz;
• 谐振： 谐振故障指示，谐振故障消除后熄灭；
• 报警： 故障指示，系统正常运行后熄灭；
• ←↑↓→：菜单选择和参数调整按键；
• 确认： 进入下级菜单和确认参数设定按键；
• 取消： 返回上级菜单和取消参数设定按键；
• 复位： 系统重新启动按键。

4．工作原理

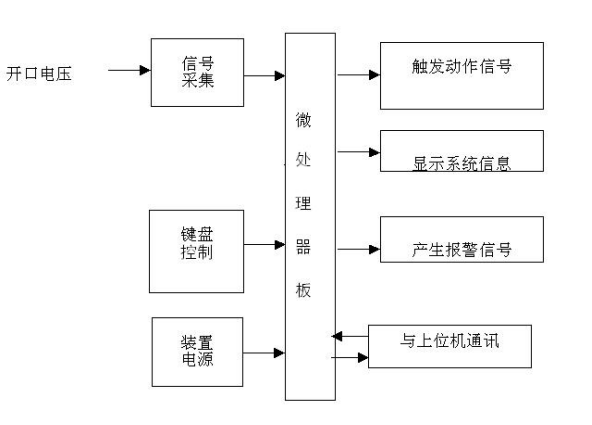

该产品是基于PT提供的开口电压信号而设计的产品。装置总体结构如下图所示：主要由微处理器、按键显示、信号输出和电源等模块构成

二、操作说明

设备在到达现场后，先进行控制器试验。

1.  通电开机后液晶屏显示：

2．2 秒后显示界面：

当装置上电后，将显示“运行”和当前时间。当系统出现接地故障、过压故障、和电网谐振故障时，将会显示报警，如下图所示：

3．按下“确认”按键进入主菜单界面：

通过“↑↓”按键选择操作项目，选定项为反色显示。按下“确认”可进入要操作的子菜单界面。主菜单共有 5 项，还有 2 项如下图：

4．故障追忆

通过“↑↓”按键查询最近 20 次故障的历史记录。按下“取消”返回主菜单界面。

5．电压显示

此界面将实时显示三相和开口电压数值，按下“取消”返回主菜单界面。

6．时间设定

通过按“← →”按键选择修改时间参数（选中项反色显示），“↑↓”按键来修改时间，显示的时间依次为“年-月-日-时-分”，“确认”按键保存新设置的时间并返回主菜单，“取消”按键不保存新设置的时间并返回主菜单。

7．站号设置

通过按“← →”按键选择修改站号参数（选中项反色显示），“↑↓”按键来修改站号，“确认”按键保存新设置的站号并返回主菜单，“取消”按键不保存新设置的站号并返回主菜单。

8．参数设置

在参数设置前需要输入密码，如果密码正确才能修改参数，否则返回主菜单界面。出厂设定密码“99”。

输入密码界面:

通过按“← →”按键，输入密码，密码正确后，进入参数设置界面：

“↑↓”按键选择修改参数的项目，选中项目反色显示，“←→”按键设置参数数值，“确认”按键保存新设置的站号并返回主菜单，“取消”按键不保存新设置的站号并返回主菜单。

9．版本信息

按下“取消”返回主菜单界面。



三、使用环境

1． 海拔高度：小于 2000m，特殊情况下可达 4000m；

2． 工作环境温度：-10℃- 60℃；

3． 空气相对湿度：90% (25℃)、50% (40℃)

4． 使用地点不得有腐蚀性气体、蒸汽、导电尘埃，不得有爆炸性气体和破坏绝缘性气体；

5． 安装地点具有防风、防雨和防尘设施。

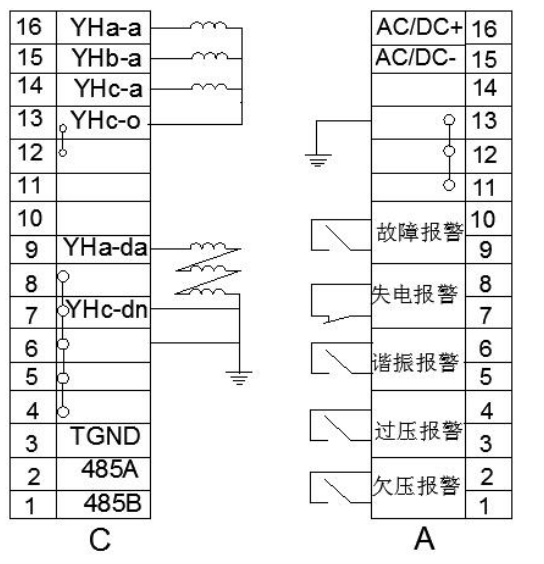

四、装置端子接线图

1． 端子 C 定义：

•  C14~C16 为 PT 二次三相主绕组输入端；
•  C12~C13 为 PT 二次三相主绕组中性点输入端；
•  C7、C9 为 PT 开口三角输入端；
•  C4~C6 为接地公共端；
•  C3 为 485 通讯接口地； C1~C2 为 485 通讯接口，计算机可以通过此接口对微机消谐装置进行访问，装置将给出应答信号，告诉计算机此刻本装置的运行状态。

2． 端子 A 定义：

•  A15~A16 电源接口：AC/DC 220V、110V；
•  A9~A10  故障报警信号；
•  A7~A8  失电报警信号；

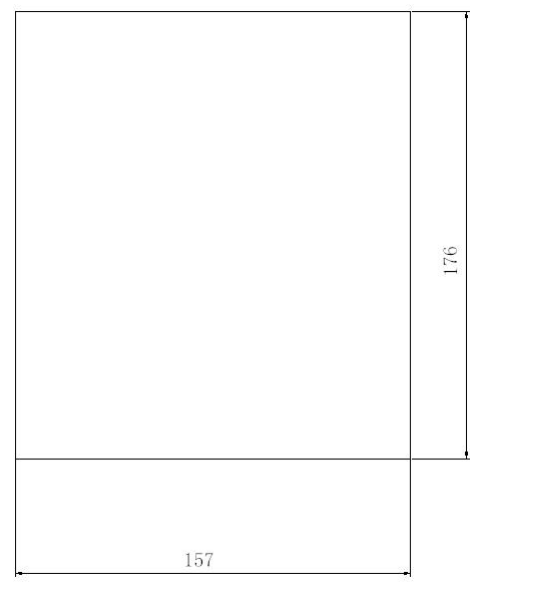

•  A5~A6  谐振报警信号；五、安装尺寸(mm)

深度：115mm

六．通讯规约

消谐 MODBUS（RTU 模式）通讯规约，采用 RS-485, 波特率为9600BPS，1 位起始位,8 位数据位，无校验，1 位停止位，共 10位。YAJ-RX 出厂时站址和通讯波特率已设好了，站址为 01。

CRC 校验权值为 CRC-16=X16+X15+X5+1

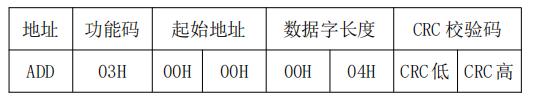

     1．主站询问下行报文格式：

地址+功能码+起始地址+字长度+16 位 CRC 校验码

2. 从站应答上行报文格式：

地址+功能码+字长度+数据长度+16 位 CRC 校验码

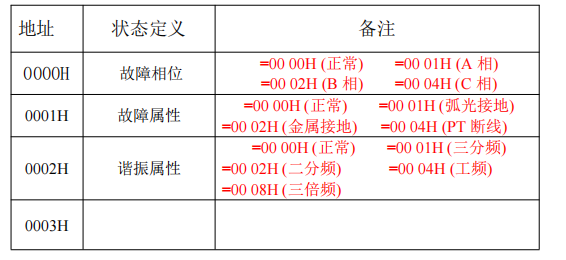

3. 数据格式定义:

例：若设备地址为 1

读取状态数据：

主站发送：01 03 00 00 00 03 05 CB  其中 05 CB 为 CRC 校验码

设备回应：01 03 06 00 00 00 00 00 00 00 00 21 75  其中 21 75 为 CRC 校验码。
