YAJ-YX一次消谐器

使用说明:

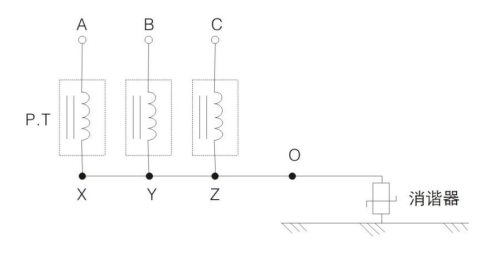

未接消谐器前，三个单相压变器（PT）高压绕组尾（X、Y、Z） 直接接地或是并联成中性点“0”接地。接消谐器时，必须将直接接地的高压绕组尾或“0”与地断开，一次消谐器串接在中性点“0”点与地之间，（中性点“0”不再直接接地。）

安装说明:

YAJ-YX 型消谐器本体小，但具有很高的机械强度，可以采用垂直方式也可以采用水平方式安装;可以直接固定在互感器附件安装梁上。以空间最为狭小的手车柜为例: JNI-35 型互感器柜中的 JDJJ-35 互感器一次线圈 X 端在熔丝，可以在熔丝支架的侧面钻孔（直径 12），将 YAJ-YX 型消谐器固定在支架侧面，消谐器呈水平方式安装。

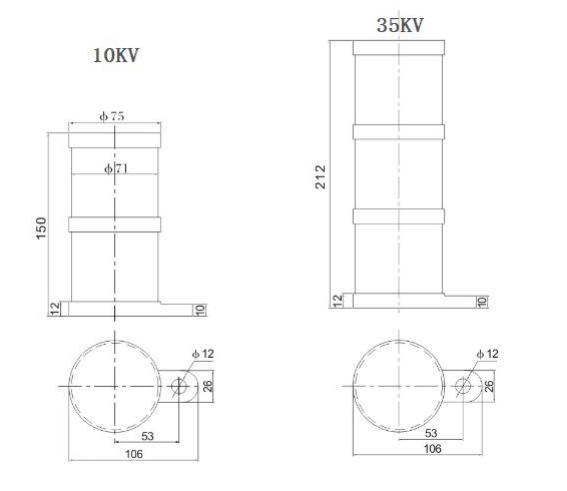

安装尺寸图
