YAJ-KZ-5800开关状态智能操控装置

尊敬的用户:
为了使您对我公司产品取得最大限度的了解，在安装使用之前，请详细阅读此说明书，以便更方便的使用本产品。
一、概述
我公司生产的开关柜智能操控装置是针对3~35KV户内开柜设计研制的新一代产品，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
该产品功能强大:有带电显示、温湿度数字显示、自动加热除湿控制，断路器分合闸状态指示;储能、接地开关指示;语音防误指示;RS485通讯接口功能等。
二、产品功能特点
2-1 智能化程度高:不仅能显示开关分合状态，还可判断指示开关小车是处于试验位置与工作位置之前还是处于柜体之外。
2-2 增加了语音防误提示功能。
2-3、具备温湿度数字显示，同时可监控两处环境的温湿度状况，RS485通讯接口使其具备了与变电站其它设备组成实显的微机防误监控系统、语音防误提示功能。
2-4、抗干扰能力强:采用独特的抗干扰技术。
2-5、高可靠性:采用工业级电子元件。
三、技术参数
电源:AC200V±10%V50HzDC220V±10%V
工作环境:-20℃~+65℃
控制调整:温度0℃~65℃
湿度:0%RH-99%RH
控制精度:温度±2℃
湿度±5%RH
功 率:≤3W
通讯:RS485
波特率9600
抗电强度:外壳与端子间大于AC2500V
绝缘性能:外壳与端子间大于500MQ
抗干扰:符合GB/T17626.8-1998标准
抗震性:10~55~10Hz2gImin
有源输出:≤3A

四、安装方式
4-1、仪器的安装方式:嵌入式

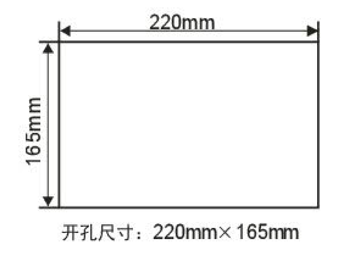

4-2、仪器的外形尺寸图及开孔尺寸图:(单位:mm)

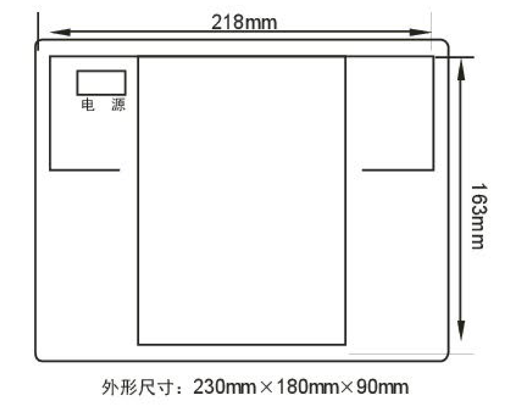

外形图及安装尺寸图(单位mm)

五、仪器基本功能介绍

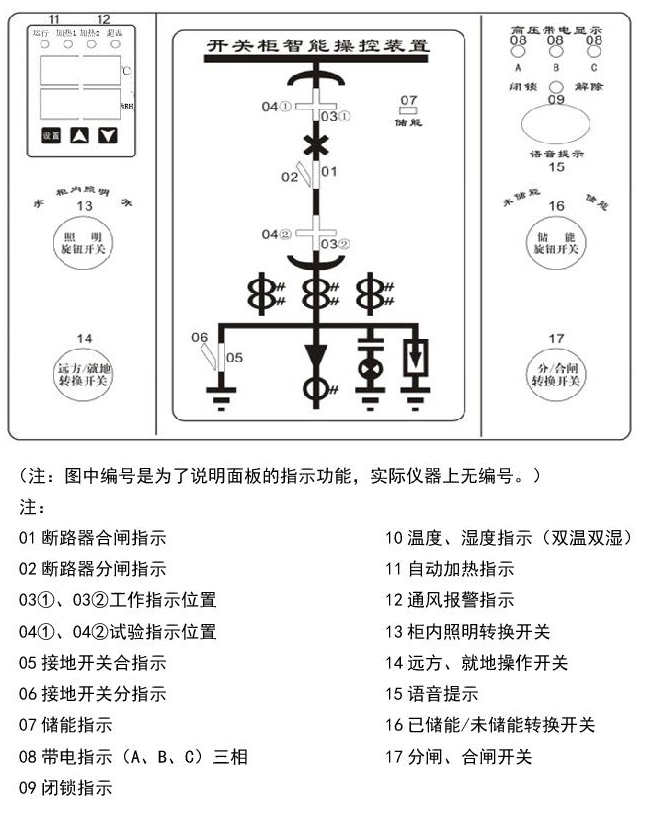

5-1、产品面板功能显示说明

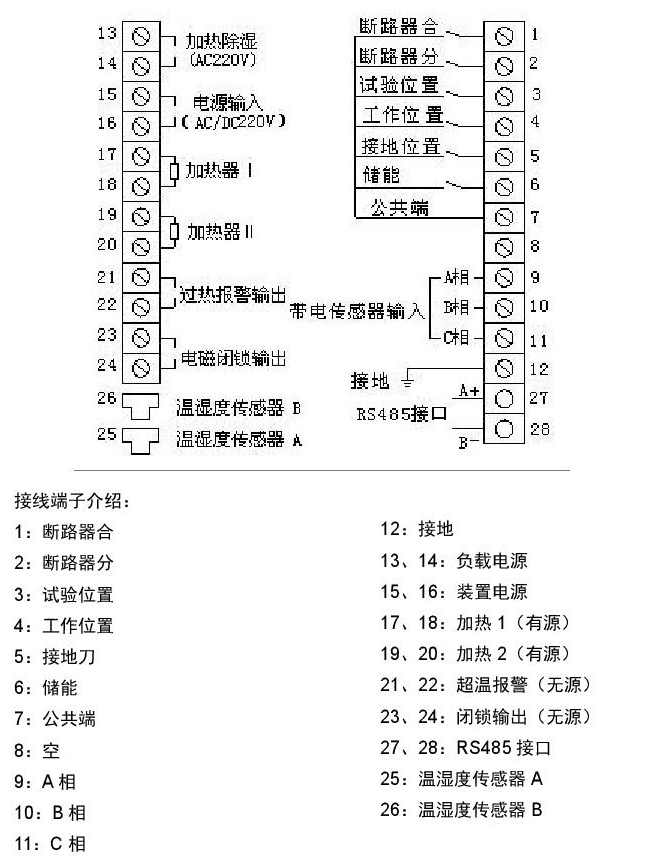

5-2、产品端子接线图(以下为标准接线端子图，谨作参考!)

5-3、仪器开关状态动作说明:仪器在通电情况下:
当端子1与端子7短接时，01竖向红色模拟条亮，表示断路器合闸;当端子2与端子7短接时，02侧向绿色模拟条亮，表示断路器分闸；
当端子3与端子7短接时，04① 04②横向绿色模拟条亮，表示小车处于试验位置;当端子5与端子7短接时，05竖向红色模拟条亮，表示接地刀合指示;
当端子6与端子7短接时，面板上红色方灯亮，表示已储能:灯灭，表示未储能；

5-4、高压带电显示部分
端子A B C带电时，面板上高压带电显示灯亮，分别表示母排A、B C处于高压带电状态，同时面板上09闭锁带指示灯亮。端子23、24为一组电磁闭锁输出，当A、B、 C任何一项带电，端子23、24输出为开点。高压传感器副边失电时，A、B、C三点不带电，面板上09指示灯灭，端子23、24为闭合。

5-5、温湿度控制部分

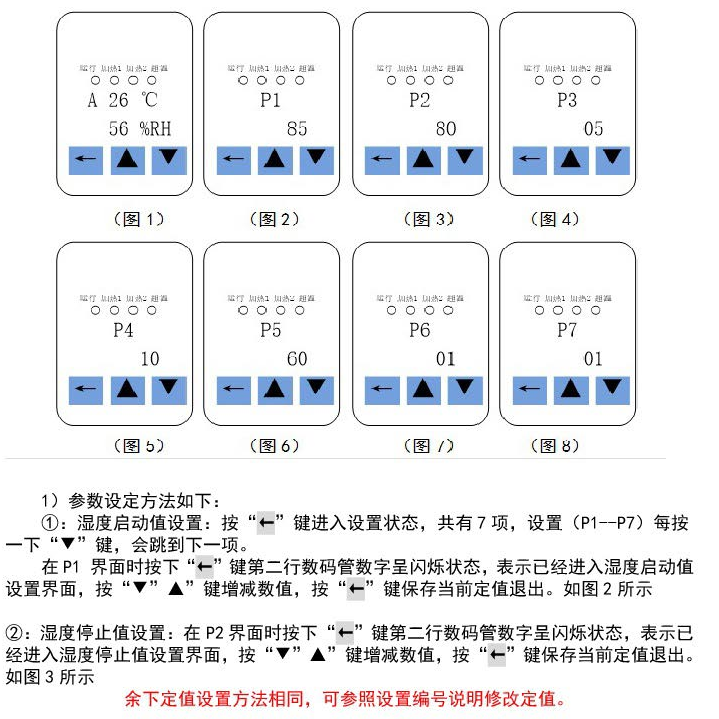

仪器采用了插拨式端子结构，方便用户安装、接线、使用。插口A接一路温湿度传感器，插口B接另一路温湿度传感器，仪器的工作条件出厂已设定好，用户如需变更参数请参考下表设定:

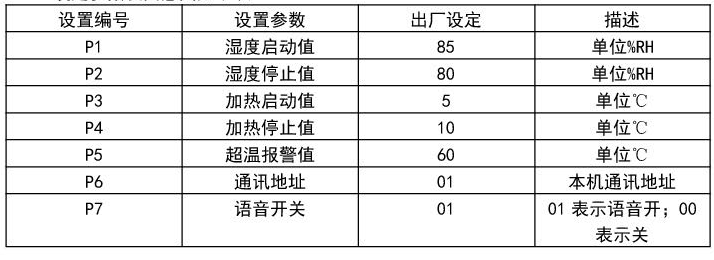

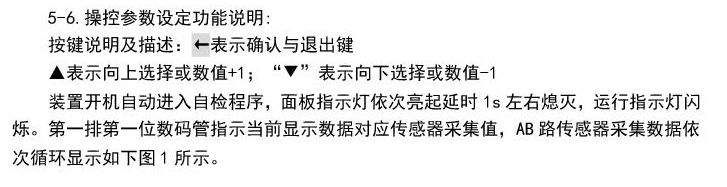

设定参数及其意义如下表:

六、使用调试方法
1、开关状态显示器输入状态调试:利用公共端7分别短接端子2-6,各相应的发光指示条发亮度变换，其物理意义同仪器开关状态动作说明”部分。
2 加热器调试:选择温度、湿度的设定值，仪器具有两路加热，一路超温报警功能。
3 温湿度传感器调试:按仪器说明插入温湿度传感器，用嘴对第一路传感器轻轻吹一口湿气，当湿度达到用户设定值时，仪器就会自动启动第一路加热器加热除温，同时面板上加热器指示灯亮:第二路试验方法同第一路。
4、高压带电显示部分调试:当A、B、C三相不带电时，闭锁解开，闭锁指示灯灭。当A、B、C三相中任何一相带电时，闭锁有效，闭锁提示灯亮。
