YAJ-TC-6000无线测温开关柜智能操控装置
一 、 装置概述
装置是一款使用在高压柜上面的智能操控面板,具有一次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电指示及核对相序、高压带电闭锁、温湿度控制、语音防误提示,同时集成远方、就地、分闸、合闸、储能等功能。装置配置灵活,操作方便、显示直观、信息丰富、人机界面清晰,是传统安装方式的最佳替代品,本产品集操作与显示于一体,可避免操作员对系统的误操作,提高系统的可靠性。选用时,只要提供一次方案图即可。通过 RS485 可实现与 PC 机的通信,实现远程自动化管理。
- 一次回路模拟图,采用大型LED 符号灯来指示开关分合状态及试验位置和工作位 置、接地闸刀状态、弹簧储能状态等;
- 三相高压带电指示和高压带电闭锁功能;
- 环境温度和湿度测量及自动加热、除湿功能;
- 可带两路温度测量和加热的自动控制;
- 可带两路凝露测量和除湿的自动控制;
- 可具备加热器故障指示和触点报警功能;
- 双看门狗设计保证软件的可靠运行;
- 采用最新ARM芯片设计,优越的抗干扰性能、简洁的
硬件设计;
上述功能可根据电力柜的设计要求进行组合,用户只需提供电力柜的一次方案图和其它相关要求即可。该指示仪可取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电闭锁指示器、自动加热除湿、温度控制器、加热器故障监测器等多种控制设施。该指示仪集多种功能于一体,将简化开关柜的面板结构设计,完善开关柜的面板布局,使得电力开关柜的面板更加美化合理。由于使用大型LED 符号灯来指示各种状态,使得显示更加清晰明了。
二、技术指标
工作电源 AC/DC 220V 或指定
工作电流:<30mA
工作温度:-10~+80℃
工作湿度:≤95%RH
介质强度:≥AC2000V
绝缘性能:≥100MΩ
三、装置效果图与开孔尺寸

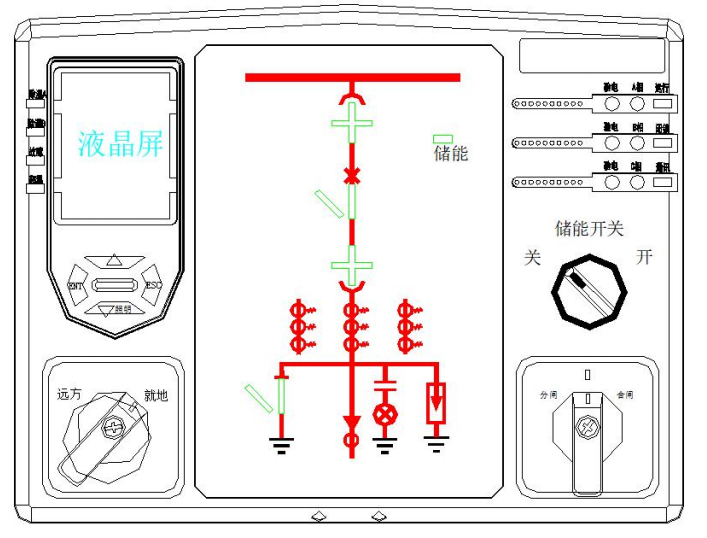

- 正面效果图:
2.端子背板图:

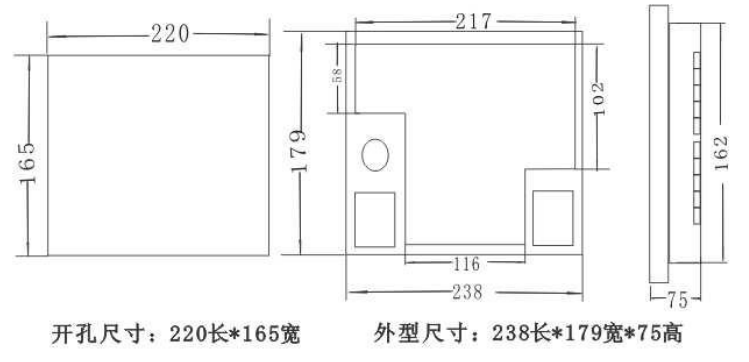

3、装置开孔尺寸图
4、无线温度传感器尺寸及参数

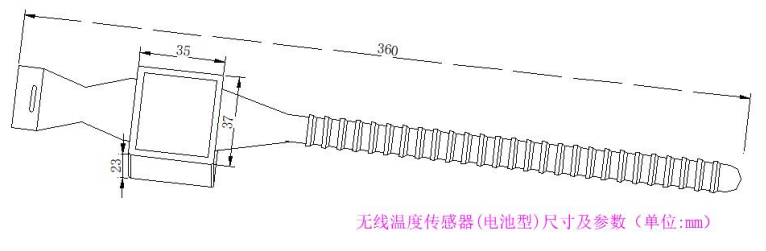

电池型温度传感器尺寸及参数
安装尺寸图:(单位:mm)
特点及参数
a.耐温(-180℃~+250℃)阻燃材料制作塑胶表带壳体,防水。
b.体内的热敏传感器与接点体紧密接触,能准确测量实时温度。
c.内模块发射距离为 20~30 米。
d.测温范围-25℃~150℃。
5、安装
测温发射模块,分别安装在开关柜进线室和出线室的母排上,安装方式为捆绑式安装:
①.把表带状的测温模块放在被测物体上。
②.把表带状的测温模块的一端穿过另一端。
③.直到表带状的测温模块紧紧地套在被测物体上。
④.把延长部分的表带剪掉。
⑤.安装时柜体要停电。

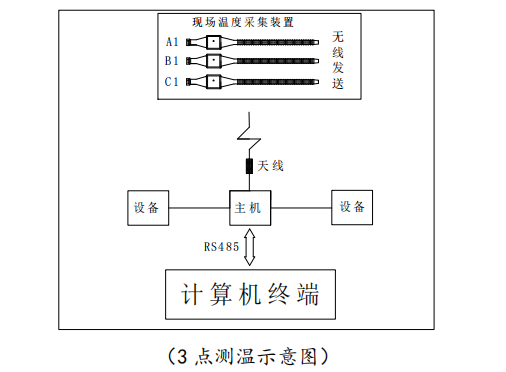

6、无线测温示图如下
①.3 路无线测温发射模块:颜色为(黄、绿、红),标号为(A1、B1、C1)。

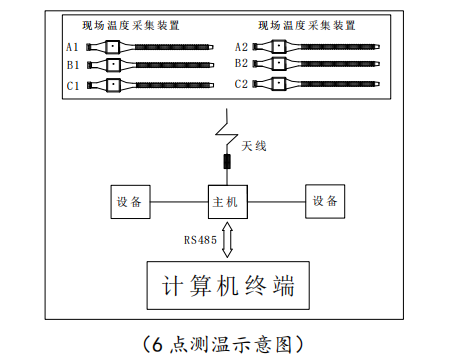

②.6 路无线测温发射模块:颜色为(黄、绿、红),进线室为(A1、B1、C1),出线室为(A2、B2、C2)。

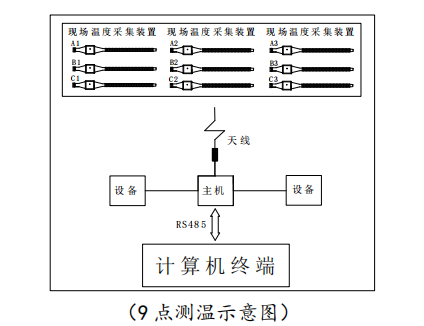

③.9 路无线测温发射模块:颜色为(黄、绿、红),分别标识为(A1、B1、C1);(A2、B2、C2);(A3、B3、C3)。

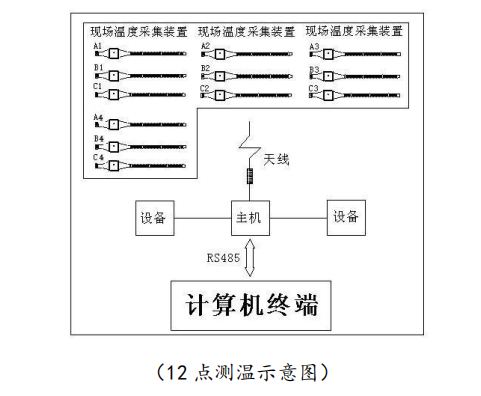

④.12 路无线测温发射模块:颜色为(黄、绿、红),分别标识为(A1、B1、C1);(A2、B2、C2);(A3、B3、C3);(A4、B4、C4)。
四、装置操作说明
1.按键说明:
▲:根据液晶屏所显示的菜单项标号向上选择相应的功能;所要调整的参数值加 1。
▼:根据液晶屏所显示的菜单项标号向下选择相应的功能;所要调整的参数值减 1。
ENT:根据液晶屏所显示的菜单项标号选择相应的功能。
ESC:返回上一级菜单。

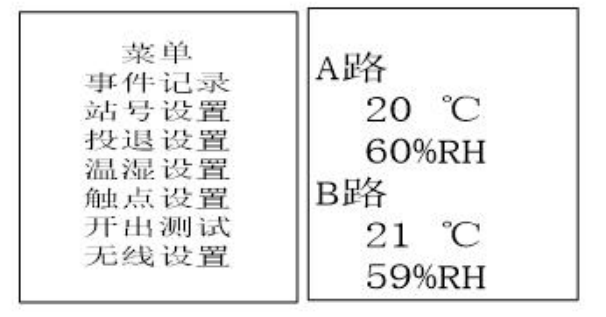

装置通电开机后液晶屏显示如下界面,时钟逐秒跳动表示装置正在运行。如果显示的并不是当前日期和时间,请参考下面提及的步骤进行设置。装置开机界面显示 2 路温湿度实时值如下图所示:
在菜单界面按▲▼选中子菜单会高亮显示,按 ENT 键进入选中所在菜单项。
2.通信站号设置:
装置出厂默认站号为 01。如需更改,在主菜单界面选择进入,按装置面板上的按▲▼键加减,进入如下图的设置界面。每按一次▲键,站号加 1,每按一次▼键,站号减 1,设置完毕后按 ENT 键保存并返回主菜单。
注 意:在通信过程中请勿更改站号。
备注:此功能为选配功能,订货时需做说明。以便于我 们调试与生产谢谢配合!
3.温湿设置:
客户可根据现场环境设置温湿度上限、下限值。装置最多可带 2 路温湿度传感器及负载输出接点(传感器与负载输出接点相对应),用户在出厂时未指定加热/除湿输出的上下限时则按: 当环境湿度≥85%±5%RH或其温度≤5℃±2℃时,启动加热;当环境湿度≤80%±5%RH 且温度≥10℃±2℃时,停止加热;当环境温度≥45℃时,无条件停止加热;如需更改定值请按如下操作,界面如下:
每按一次▲键,选择定值加 1,每按一次▼键,选择定值减 1,按 ENT 键 ENT 当先定值并且进入下一项设置。所有定设置完成后按 ENT 键保存返回,按 ESC 键返回不保存。
备注:温湿度上限、下限设置方法相同
4.投退设置:

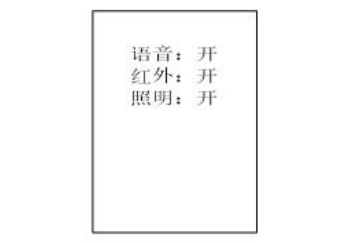

客户可根据现场关闭或打开装置一些功能
选中开、关均以高亮显示,按 ENT 键即可。

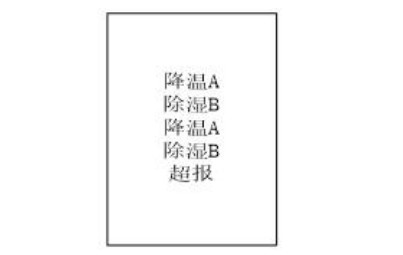

5.开出测试:
客户可根据现场调试需要输出开出点以测试线路完好
选中开、关均以高亮显示,按 ENT 键即可。
五、使用方法
按端子的按配置功能接好线,并校对准确后通电;将各开关量输入端与公共端短接一下,对应功能的指示应
正常动作;带电指示各个输入端分别接上对应的高压带电传感器,某相高压试验时,对应的带电指示灯亮,有闭锁功能时闭锁灯亮,闭锁有效,闭锁输出触点动作;高压断开后带电指示灯灭,闭锁解除,解锁灯亮,闭锁输出触点复位。(如用市电试验,则请在输入端串联 0.1uF/275V 电容或30K/2W 电阻。)
温湿度控制模拟:
①加热除湿功能实验:只需对传感器哈气,负载便会启控。
②固定温度实验:当环境温度≤5℃±2℃时启动负载。
六、运输与贮存
开关柜智能状态模拟显示仪运输和拆封不应受到剧烈冲击,应根据 GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。贮存开关柜智能状态模拟显示仪应在原包装内,保存环境温度为 0℃~+40℃,相对湿度不超过 85%,空气中无腐蚀性气体。
七、通讯
本装置采用类 MODBUS(RTU 模式)通讯规约,RS-485通信方式, 波特率为 9600bps,1 位起始位,8 位数据位,无校验,1 位停止位,即 1 字节数据共 10 比特位。装置出厂时站号设置为 01,用户可根据现场情况重新设置。
1、主站查询状态命令。
说明:主站下发此报文可以实时读取开关状字

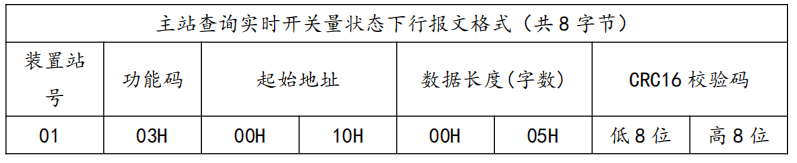

例如:主站下发: 01 03 00 10 00 05 84 0C

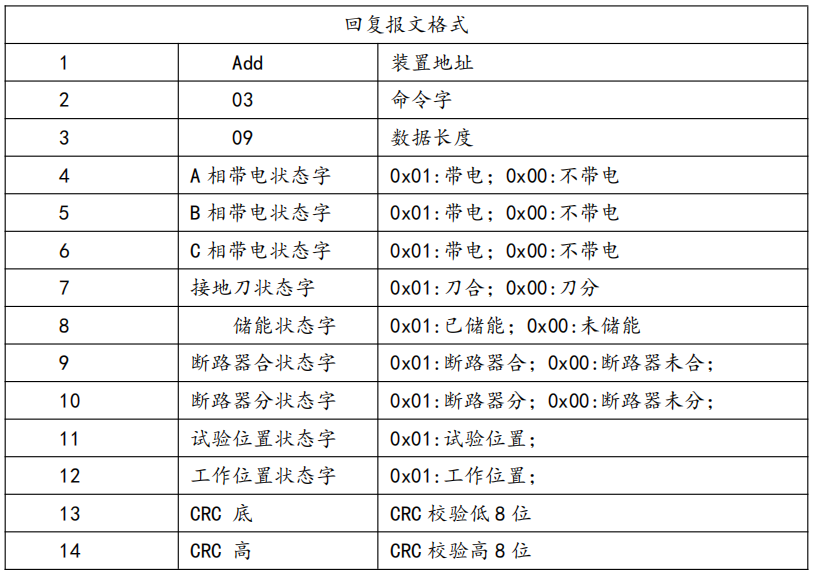

从机回复: 01 03 0A 00 00 00 00 00 00 00 00 00 00 24 B6
2、注意事项
建议在连接本装置的 485 总线上的 MODBUS 帧速不大于 3 帧/秒。
建议同一条通信总线上只连接本公司产品。
若要更改装置站号,建议先停止后台通信。
