YAT六柱式过电压保护器

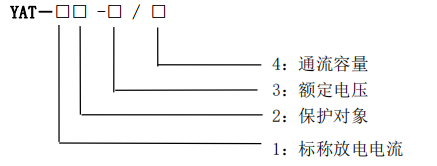

一、型号说明

标称放电电流（KA）

保护对象 D:电机型 Z:电站型 R:并联补偿电容器型

额定电压允许施加在 YAT 端子间的最大工频电压有效值（KV）

通流容量 2ms 方波通流容量

二、产品简介

YAT 六柱式过电压保护器(以下简称限压器），是由专有技术构成的性能优良的新型过电压保护装置。

本产品保护功能完善，可以有效的限制大气过电压和操作过电压，能够提高被保护设备的安全水平，特别是高压旋转电机类弱绝缘设备的相间、相地及匝间的绝缘起到良好的保护作用。该产品设计思想新颖. 结构独特. 参数合理.体积小.安装方便。本产品采用了无间隙结构，保护特性受环境条件的影响小，可用于高海拔、重污秽等地区。电气设备方面具有国内先进水平。

三、结构特点

YAT 限压器产品采用了无间隙的结构，具有如下突出的特点：

1、陡坡响应特性好，无截波，对保护设备无不良影响。

2、响应速度快，无放电时延，响应速度为纳秒量级。

3、动作稳定，没有了间隙的固有缺陷，不存在间隙放电电压受内外环境影响的问题，耐污秽，并可广泛应用于高海拔地区。

4、结构简单，可靠，工艺性好，易于实现在线监测及预防性试验，保证产品的运行的可靠性。

5、该产品具有防爆功能。

6、该产品使得相间相对地荷电率大大降低。

四、产品用途

本产品已广泛应用于电力、冶金、化工、煤炭、轻工等行业，是保护旋转电机、变压器、电容器、电缆、电弧炉等电气设备绝缘的理想设备。YAT 限压器与过电压保护系统中的其他工作单元：YAT 相间短路保护器、YAT 在线监测仪合理配合使用可以进一步提高用户系统的安全性和可靠性。

五．使用条件

1、户内使用，环境温度：-40℃～ +40℃

2、海拔高度不超过 4000m

3、电源频率：48HZ～ 62HZ

4、长期施加限压器端子间的工频电压应不超过 YAT 限压器的持续运行电压

5、地震烈度不大于 8 度

六、运行维护

1、每年（或必要时）做一次预防性试验，同时除去产品表面的灰尘

2、试验项目：

2.1 直流 U1mA 参考电压试验（直流脉动部分不大于 1.5%），其值不小于技术参数表中的规定值

2.2 0.75 倍直流参考电压下泄漏电流（直流脉动部分不大于 1.5%），其值应小于 50Ua

3、YAT 限压器不允许做工频放电电压试验

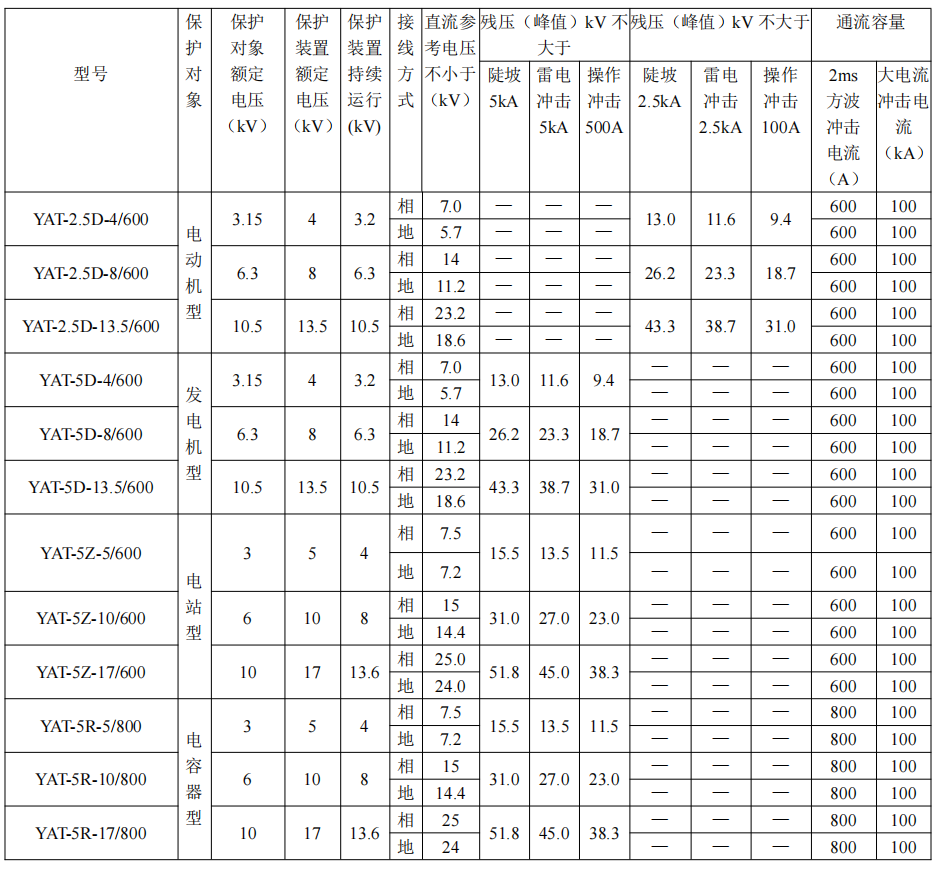

七、型号及技术参数

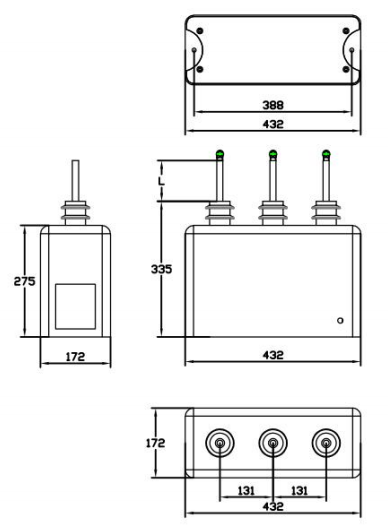

安装孔距 388mm,位于限压器底部两侧，接地孔位于侧面，两侧中部

设有搬运把手，严禁手提电缆搬运。
