YAJG三相组合式过电压保护器

一、产品用途

三相组合式过电压保护器主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备，可限制大气过电压及各种开关引起的操作过电压，对相间和相对地的过电压均能起到可靠的限制作用。

二、结构/特点

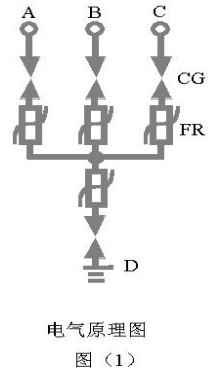

三相组合式过电压保护器的电气原理如图（1）所示，图中 FR 为氧化锌非线形电阻，CG 为放电间隙，由于采用对称结构，其中任意三个可分别接入 A、B、C 三相，另一个接地线。

三相组合式过电压保护器具有下面的一些特点：

1． 用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
2． 采用四星形接法，对相间和相对地的过电压均能起到可靠的限制作用。可将相间过电压大大降低，保护的可靠性大为提高。
3．在各种电压波形下放电值均相等，不受各种操作过电压波形的影响，过电压保护值准确，保护性能优良。
4．使用环境温度为－400C～＋600C，海拔高度小于 2000m。

三、型号说明

1．保护对象：D-电动机 ；P-发电机、变压器、母线线路、开关 ； R- 并联补偿电容器； O-电机中性点；

2．持续运行电压：允许持久地施加在 YAJG 相间及相对地的工频电压有效值；

3．外套类型：F 硅橡胶外套；

4．使用环境：W 为户外型，无‘W’只适用于户内；

5．附加功能：“

J”或“

IM” 为过电压动作记数器，（只适用于户内型 YAJG）；

6．采用高压电缆外引结构，因此，对外引电缆长度“L”及线鼻子孔经“φ”要求，由用户在订货时注明。

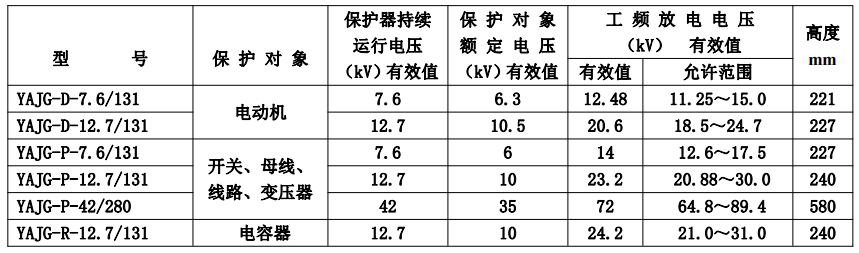

四、技术参数      表 一

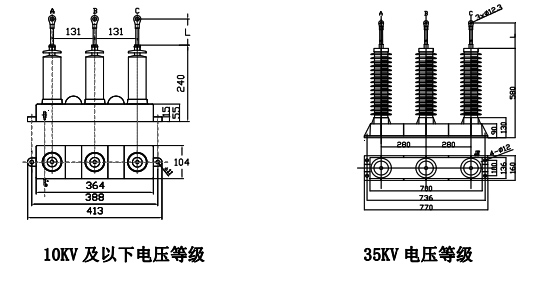

五、外型尺寸图
