YAJ-SPD低压浪涌保护器

产品概述：

电源系列产品 GB18802。1-2002（IEC61643-1）设计，其内部核心元件采用本公司生产的优质芯片/放电间 隙。100%通过电压能力、电流能量以及参数异常的帅选。YAJ-SPD 最大通流量可达 200KA（8/20us），承受过电压 能力强，残压低，漏电流小。脱扣机构灵敏，标准导轨安装（35mm），失效窗口显示，响应速度快，保障安全可靠。

选型说明：
选型为了使具体的应用都得到正确的保护，根据国际标准 IEC61662，选用浪涌保护器需要

考虑以下主要的因素：
1.建筑物所在的地理区域与地形区域受雷击的危险程度；

2.受保护设备的价值及其破坏后的经济损失；

3.人员密集程度及其相对应的安全要求；

4.建筑物的形状、体量、高度及所处的环境。

结构特点：

结构
1 .电源间隙系列产品的两个电极分别与 L ( N )、PE 线相连，两个电极之间形成一个电气间隙。电网在不超过点火电压 的情况下运行时，两个电极之间呈高阻状态，如果电网因雷击或操作过电压使两个电极之间的电压超过点火电压时， 间隙被击穿，通过弧光放电将电压能量释放，冲击波过后，电弧将被分弧片和灭弧室组成的灭弧系统熄灭。恢复到高 阻状态，放电间隙完全密封，无电弧外泄。

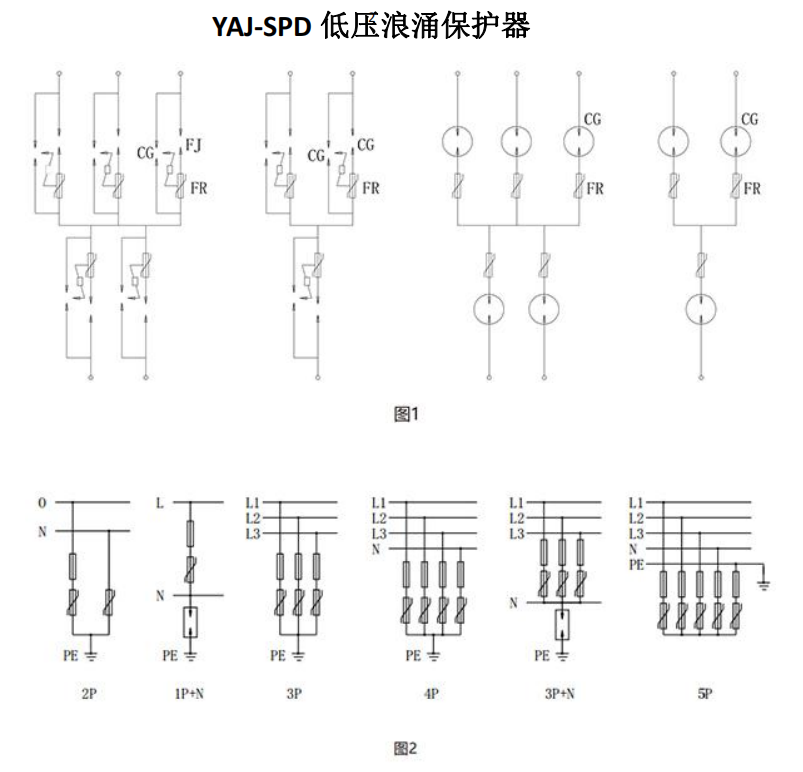

2 .B、C、D 系列产品是新一代针对解决目前市场上常用的浪涌保护器以及避雷器的缺点而设计的，具有不可比拟的 优势。图 1 所示，LKSPD 主放电电路由五个带放电间隙（100K A及以上的模块采用特制放电间隙，65K A 以下采用定制 的大能量空气放电管）和高能量的金属氧化物的非线性电阻单元（单相供电系统有三个带放电间隙和高能量的金属氧 化物非线性电阻的单元）组成。100K A 及以上的模块在放电间隙/放电管串联的基础上并联了放电间隙并增加了触发电 路，如图所示，图中 FR 为氧化物非线性电阻，CG 为放电间隙/放电管。

3 . 地级保护器系列产品通流量大，残压低，内置高性能放电管，安全性能高，模块化设计，采用接线端子连接，接线可靠、方便；

4 .直流电源系列防雷器采用模块化设计，接线端子连接，安装更方便，采用多重保护技术，保护能力强，可靠性高，通流量大，残压低。

电源间隙系列产品适用于变压器低压侧或建筑物低压主配电箱中德等电位连接，对电源第 1极的雷电或操 作引起的过电压进行保护。该系列产品的前端必须串联保险丝，否则在产品放电时，产生的工频续流可能 将保护器烧毁。

B 级系列产品适用于交流 50 / 60HZ 380 / 420V 供电系统。可作为建筑物进线的低压总配电系统提供第一级防雷（过电压）保护。

C 级系列产品适用于交流 50 / 60HZ，220 / 380V 供电系统。可作为建筑物内的分配电第二级防雷保护，如 高层建筑楼层分配电柜，民用建筑的单元分配电柜。

D 级系列产品适用于交流 50 / 60HZ，220 / 380V 供电系统末端用电设备雷击或过电压的保护，如信息网络、智能设备、民用建筑等。地极护器系产品主要是用来避免不同接地地网之间产生不同电位差的危险。当雷电来临时，由于不同的 接地地网布放过近时，会有其中的某个地网的电位在瞬间被抬升到很高的水平，从而与其他接地地网之间 产生很高的电位差，该电位差可能连接于不同地极之间的线路或设备的网络，即地电位反击，它对设备和 人员的安全存在着巨大的危险，此时需要在不同的地网之间安装地极保护器来避免地电位反击问题。YAJ-SPD 低压

3浪涌保护器

直流电源系列防雷器用于计算机系统、调制解调器、信号控制等不同电压供电线路的设备前端，对直流 电源线的雷击或操作过电压引起的过电压进行保护。
