YAJ-FUR高压限流熔断器柜

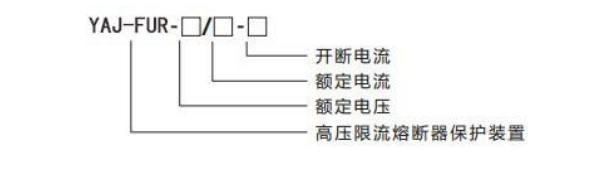

型号说明:

技术参数：

额定电压：3、6、10、20、35 kV

额定电流：10A、50A、80A、100A、125A、200A、250A、315A

额定频率：50（60）HZ

通讯接口：RS 4 8 5

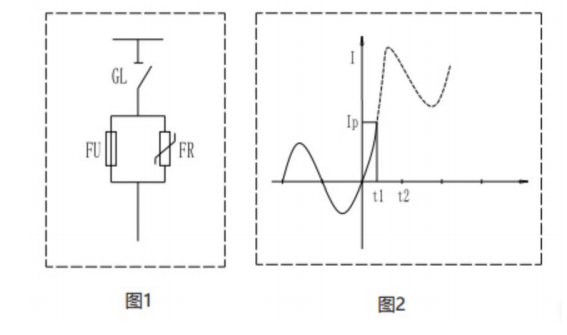

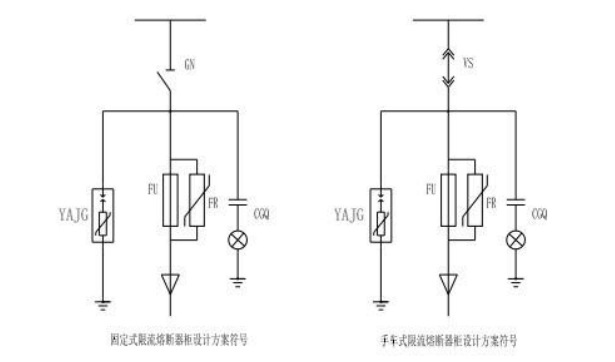

产品概述：高压限流熔断器保护装置（以下简称限流熔断器柜）适用于 3~3 5 kV 电力系统中，主要元件由高压限流熔断器 FU、非线性电阻 FR 和隔离开关组成（见图 1），在故障短路发生后的 1~2ms 内截流，2~4ms 内切除故障。

主要部件及功能：件及功能

（一）：高压限流熔断器 FU

开断能力强：正常电网系统中开断能力可达到 80K A 或者更高，熔管采用特瓷工艺，比普通熔管承受压力能力大大提高。

快速性：可在短路故障发生后的 1~2ms 内截流，2~4ms 内切除故障，三相电流持续时间不超过 6~7ms。

可靠性：高压电流熔断器的熔断是靠本身的物理特性来决定的，不存在拒动或者误动的情况。

限流性：由于短路电流在上升的起始阶段及被截流，截流值一般为最大短路电流的 15~30%，大大提高了系统和设备的动稳定余度。同时由于 I²t 大大降低，使热稳定余度提高至少 200倍以上。（见图 2）

吸能容量大：我公司研发的高压限流熔断器保护装置，在装置开断短路电流时，系统短路产生的大部分能量由熔断器中的特制石英砂吸收，此石英砂的吸能容量为2KJ/g，其比重我 1.5g/ cm³，单位体积可以吸能容量为 3KJ/cm³；采用并联的氧化锌电阻每片的使用容量为 10K J，每片重量为 300g，其比重为 5.5g/ cm³，单位体积的氧化锌电阻吸能容量为 183 .3 J / cm³。所以同样体积的石英砂是氧化锌电阻的能容的 16.4 倍。

（二）：氧化锌非线性电阻 FR 我公司开发了用在高压电流熔断器柜中的氧化锌组件，以10 kV 为例，正常普通阀片考虑到 FR 要长期运行，其必须满足核电率小于 0.75 的要求。对高压片 U1mA 必须满足 U 1mA≥ √ 2 * 10 /0 . 75=18.85kV，则其对应的残压在1.7*U1mA= 32kV 以上；对于普通高能片，U10mA≥ √ 2 * 10 / 0 .75 = 18 . 85 kV，大电流时对应的残压在 3 * U10mA= 56 .6 kV 左右，根据国标规定，操作电压值应小于相电压的 2.5 倍，即氧化锌电阻 FR 的残压应小于：2.5UΦ * √2 * 1.15 = 23 . 47 kV；由此可以看出，如果要保证氧化锌电阻能长期安全运行，则残压值必须大于国标要求，无法保证设备绝缘安全；如果要是残压值符合国家标准，则 U 残/ U 1mA，可达到 1 . 2，大片电压可以做到 2 kV 以上，单片氧化锌电阻容量可达 2 0K J 以上。采用此种氧化锌电阻既能保证在各种工况情况下的长期安全运行，有能保证符合国家相关标准。

(三）：产品应用

用于水电厂厂用变压器分支：厂用变压器高压套管附近发生短路时，由于短路电流可高达上百千安，无法选择到合适快速的断路器。对于水电厂来说，厂用电率不足 1 %，这一短路电流高达厂用电压器额定电流的上千倍，这将使厂用变压器遭遇到严重损坏甚至发生爆炸。

在厂用电压器侧加装高压电流熔断器柜，可带来如下好处：

1 .厂用变压器得到有效保护，避免因内部故障而发生爆炸事故；

2 .厂用分支短路，对于主变压器是穿越性事故，YAJ-FUR 快速动作，使最大短路冲击电流降低 3 ~ 6 倍，可避免主变压器因线圈变形而遭到损坏；

3 . YAJ-FUR快速切除厂用分支故障，可避免发电机长时间多次遭受强大的短路电流的冲击。

用于励磁变压器分支：励磁变压器内部故障时，短路电流将达到额定电流的一千倍以上。要靠发电机灭磁切除故障，短路电流持续时间长，不可避免的要造成励磁变压器的严重损坏甚至爆炸。而且励磁变低压侧整流桥体故障时，由于切除时间过长，将会扩大设备损坏程度，大大延长机组修复时间。在励磁变压器高压侧加装 YAJ-FUR 后，可带来如下好处：1 .有效的保护励磁变压器，避免因内部故障而发生爆炸事故；2 .励磁变压器分支短路时，可由YAJ-FUR 快速切除故障，使最大短路冲击电流降低 3 ~ 6 倍，可避免主变压器因线圈变形而遭到破坏；3 .整流桥故障，可在2 ~ 4ms 快速切除故障，减少故障损失。

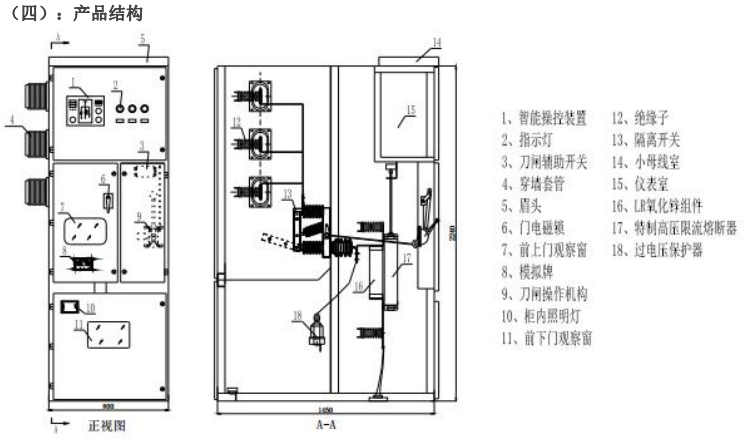

（五）：订货须知

1 .用户应提供系统的主机、主变、厂用变或励磁变的参数。

2 .用户提供系统图纸并注明元件的名称、规格、数量和型号。

3 .订购整柜，需提供开关柜的外形尺寸。

4 .其他特殊要求在订货时，单独列出。

（六）：使用条件

环境温度：- 40℃~+70℃；

大气压力：80~110KPa；

空气相对湿度：＜90%（25℃）、＜50%（40℃）；

海拔高度：≤2000m，高原型可以达到 4000m；

安装地点应具有防御风、雨、沙尘设施。

（七）:包装及运输包

包装：一般采用木箱包装，四周密封。

运输：一般采用汽运，不宜在三级以下公路长距离运输，必要时可才散运输，重要配件处理后运输；

储存：长期储存时，应储存在干燥通风的仓库内，不宜在室外储存。
